TARGET AREA –
Pictures –
Distances –
Cable Connections
–
TARGET AREA –
Pictures –
Distances –
Cable Connections
Distances and overview |
Collimator and SEETRAM |

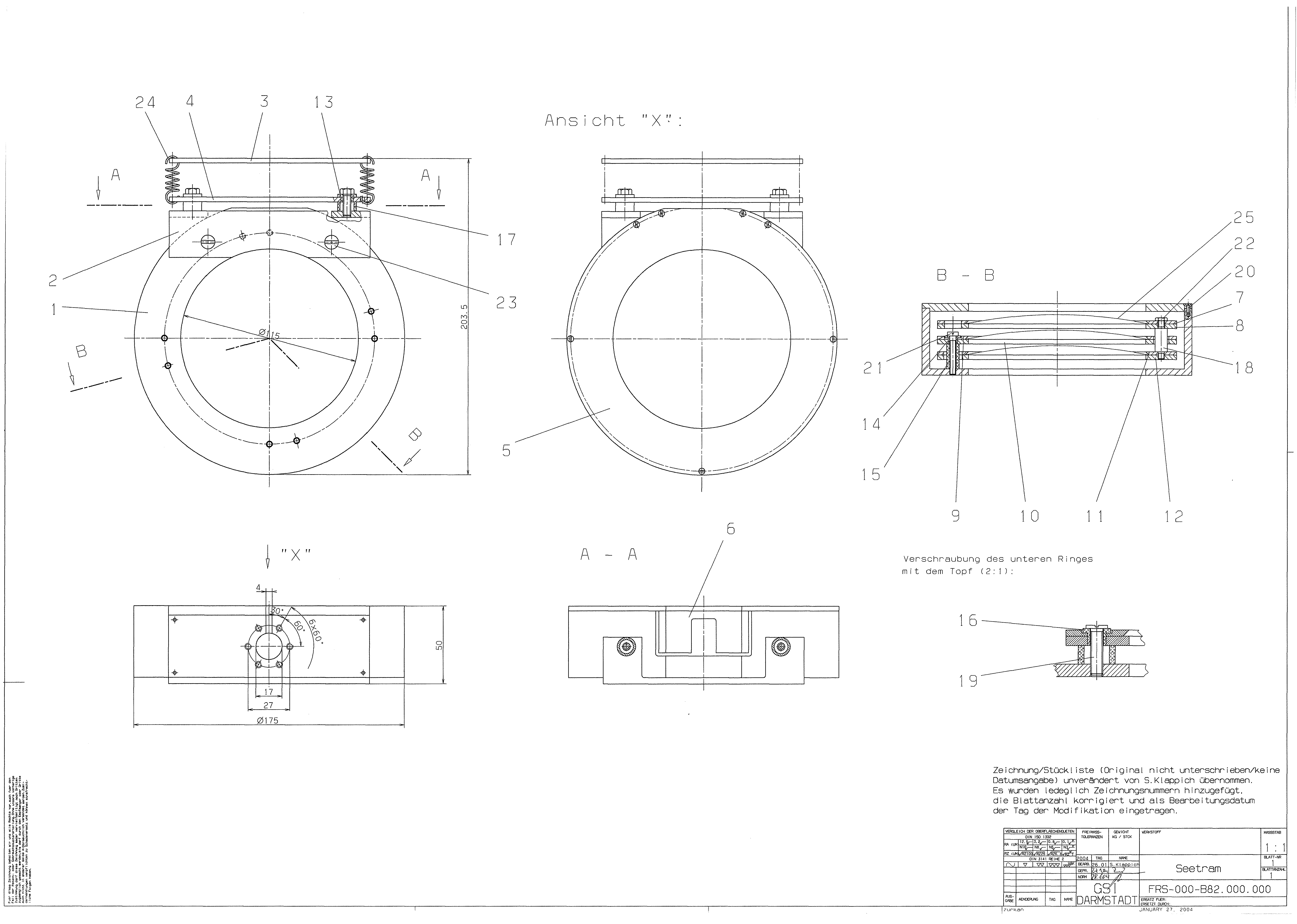

Seetram parts "Zeichnungsarchiv", search "B82" |

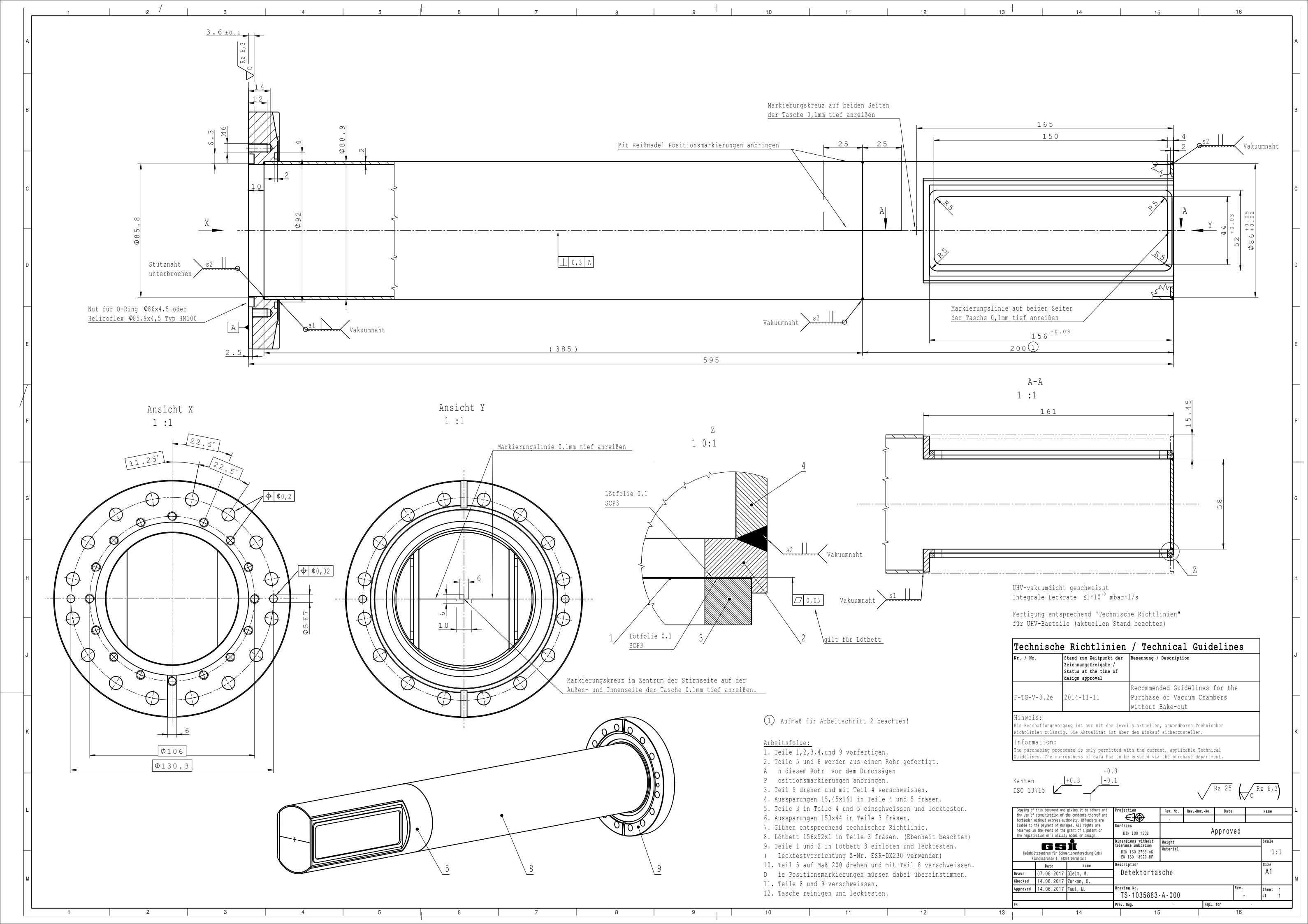

Pocket IC/SCI chamber "Zeichnungsarchiv", search "1035883" |

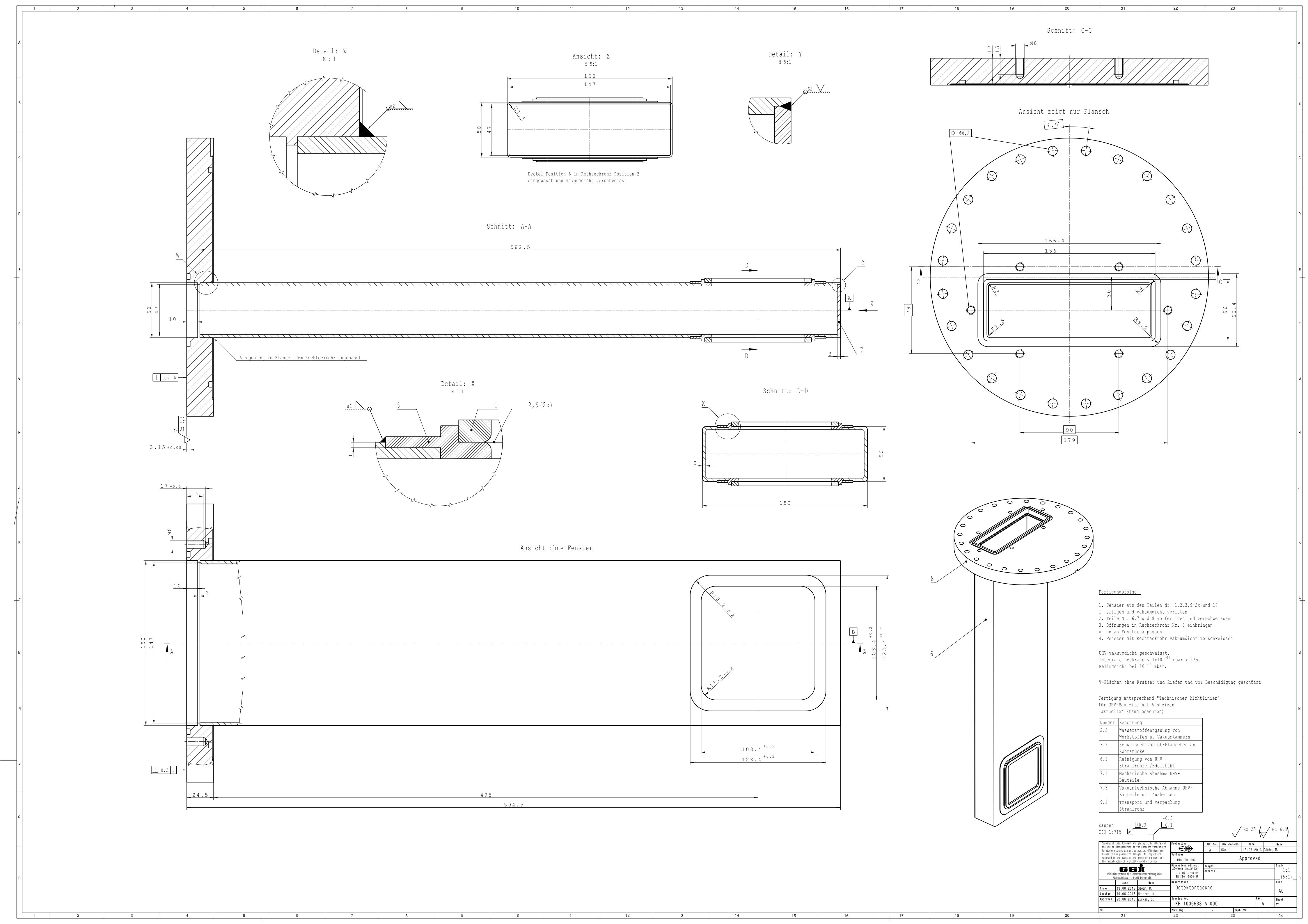

Pocket profile grid "Zeichnungsarchiv", search "1006538" |
|
|
|
|
 |
|
|
|
| |

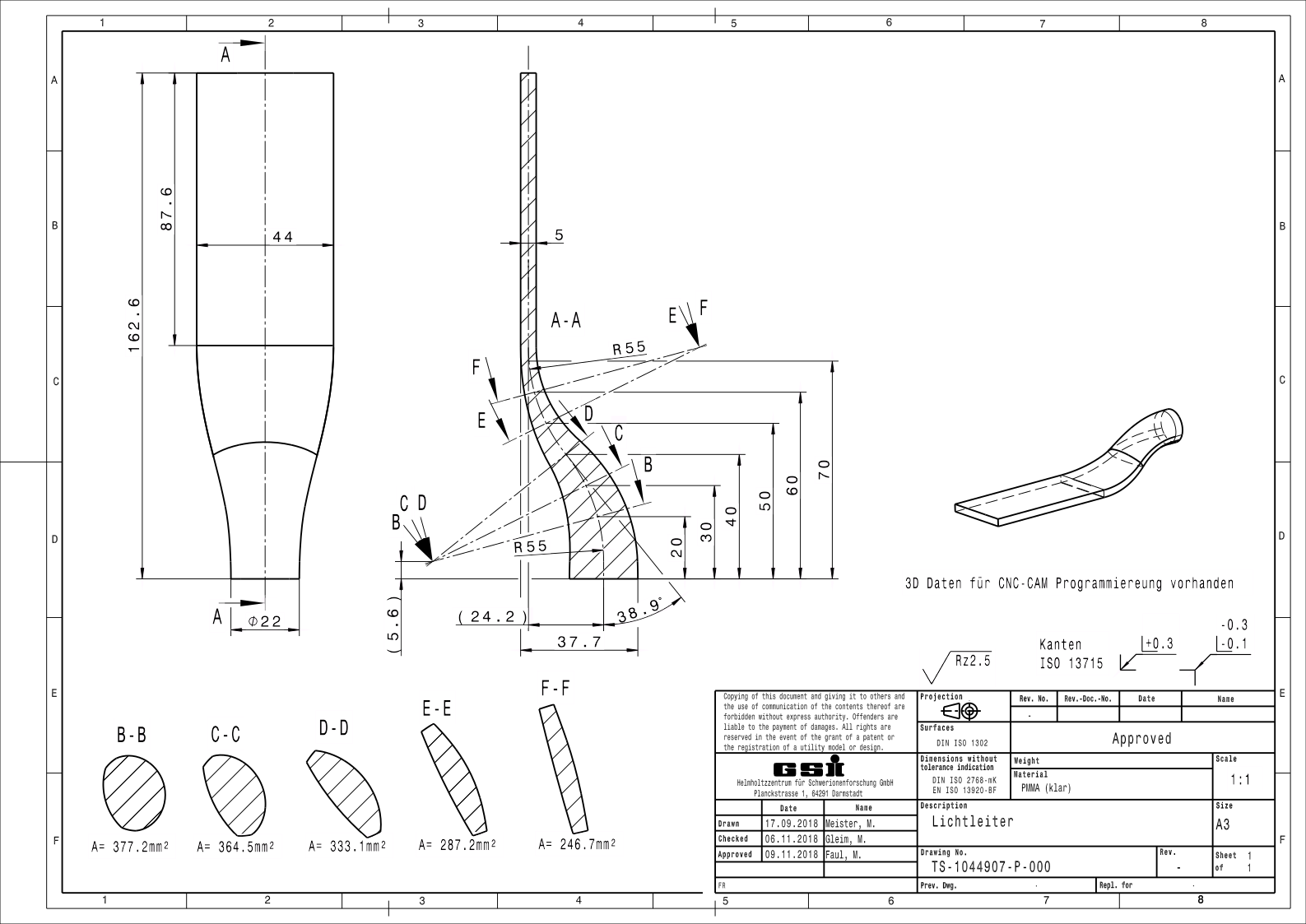

Light guide - Szintillator Zeichnungsarchiv, search 1044907 |

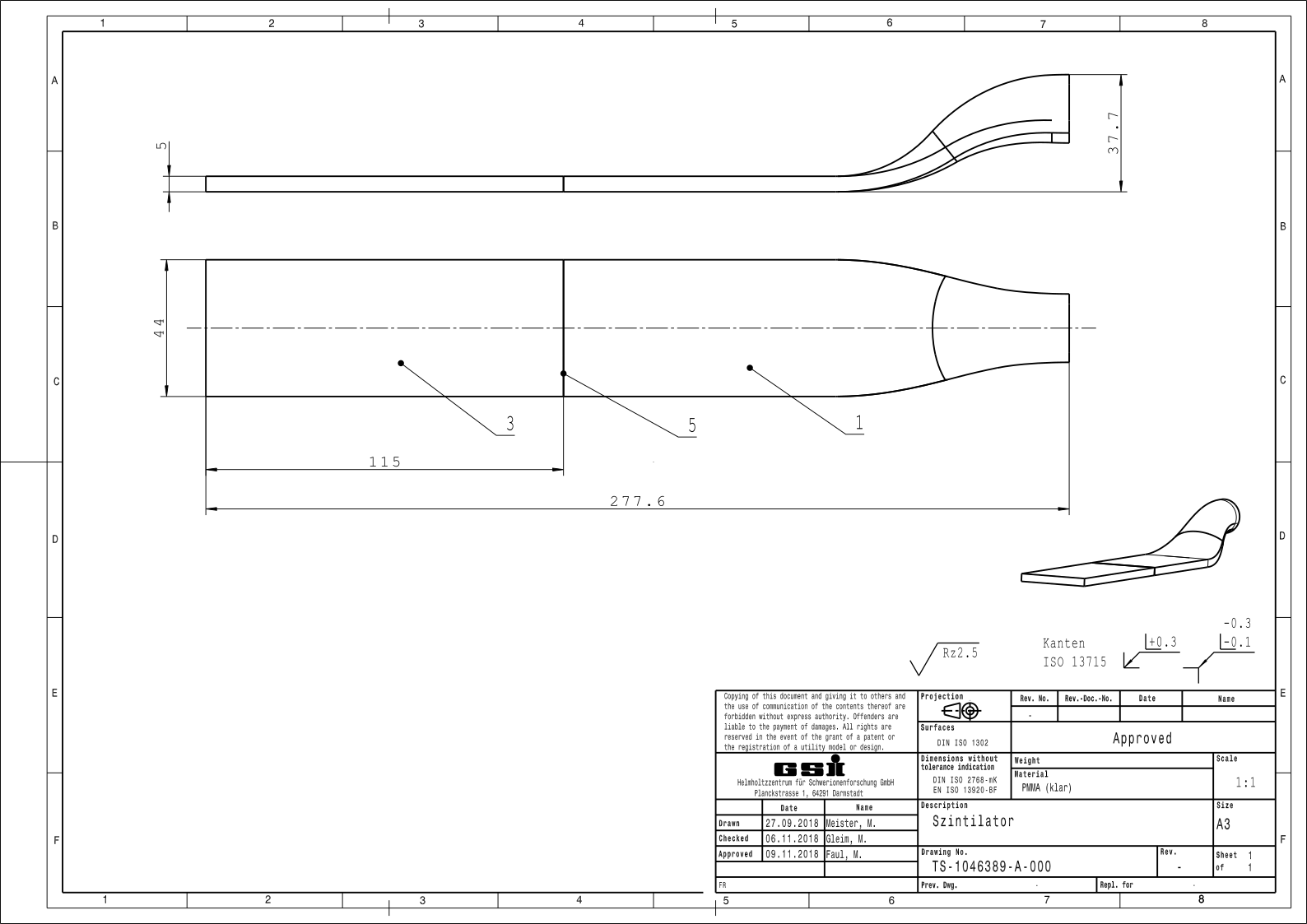

Light guide - Szintillator Zeichnungsarchiv, search 1046389 |

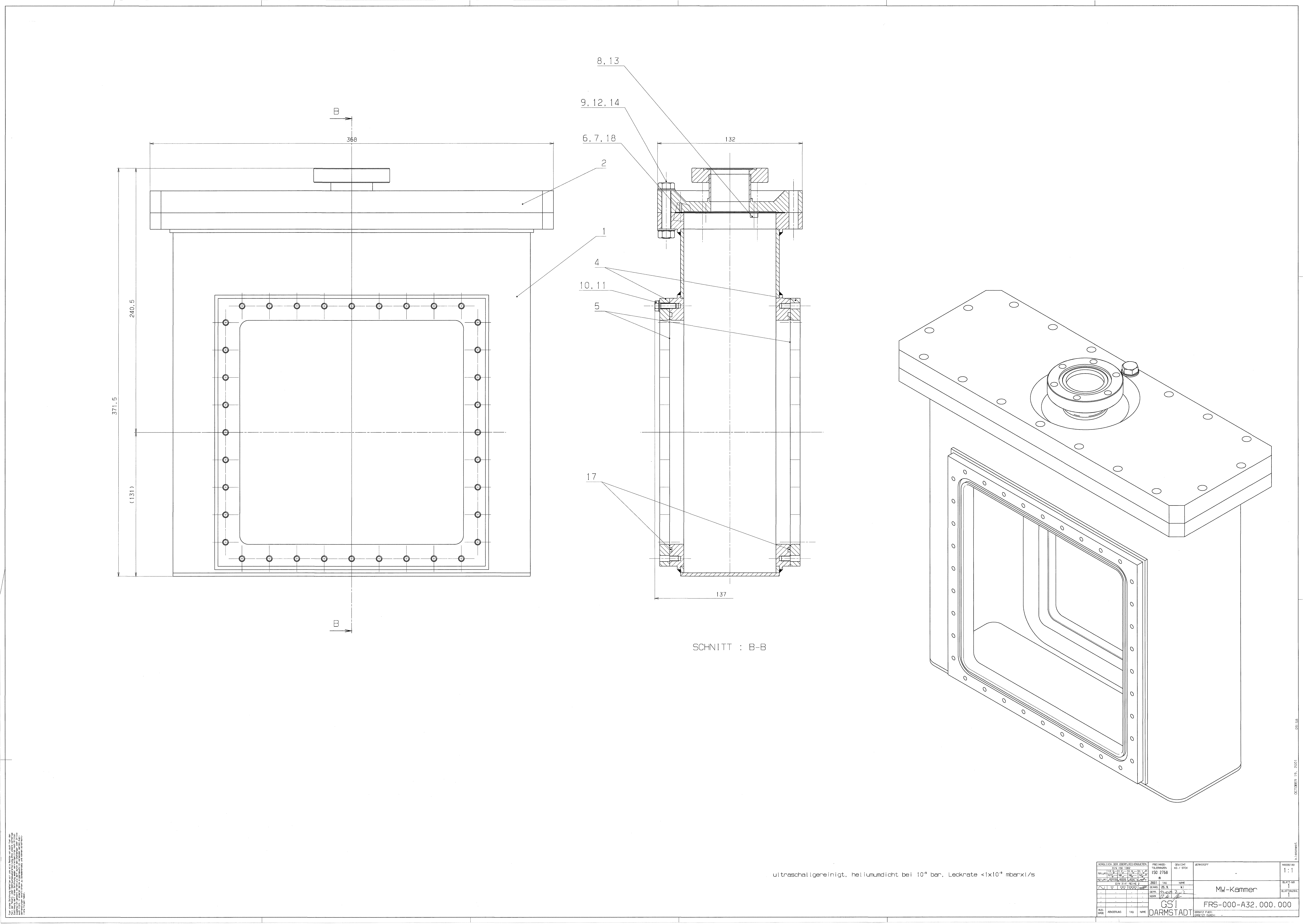

MW chamber - Zeichnungsarchiv, search 32.000.000 |

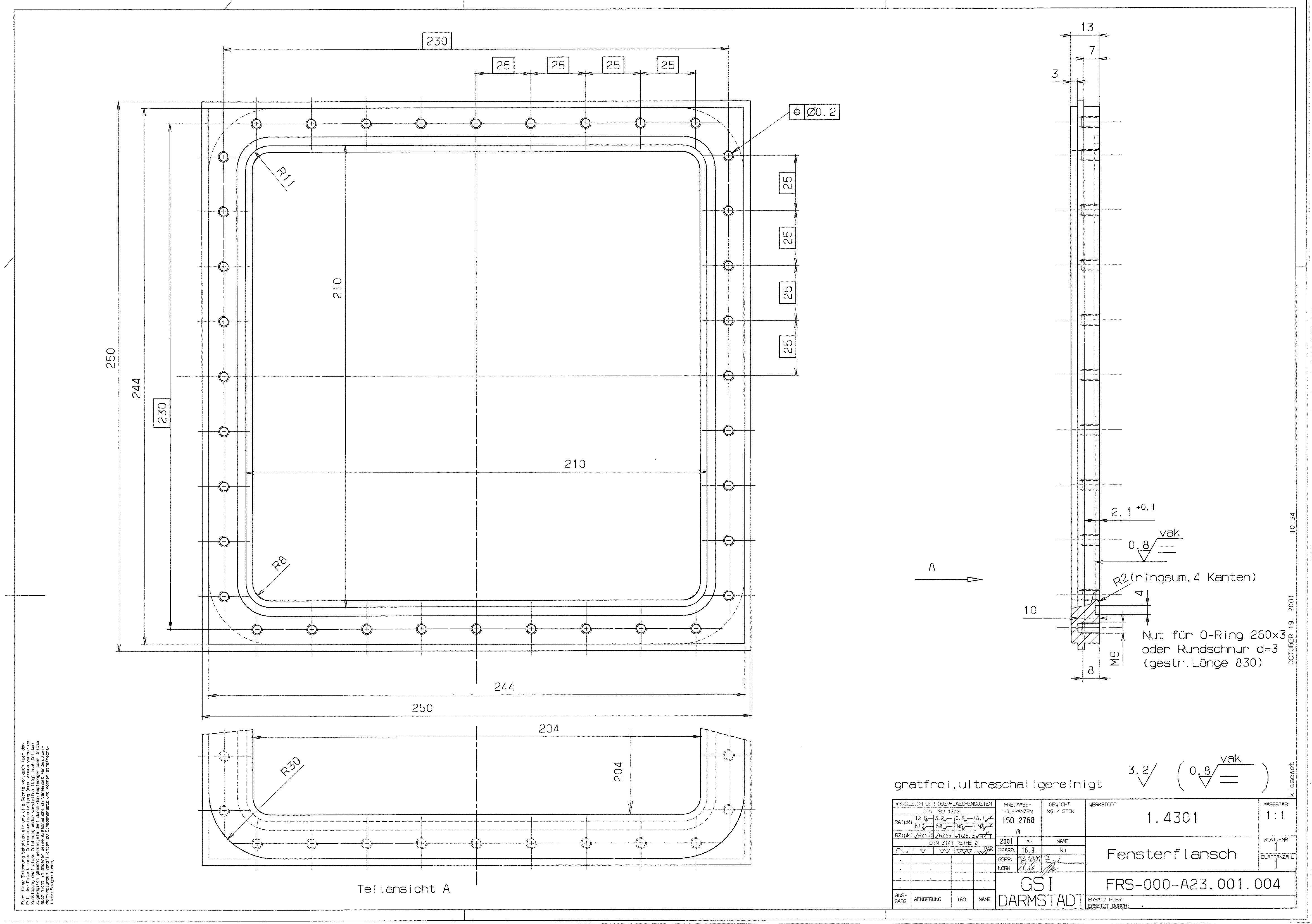

Window flange - Zeichnungsarchiv, search 23.001.004 |
MW / Part List - Zeichnungsarchiv, search 32.000.000 |
|
|
|
|
|
|
|
|
|
|

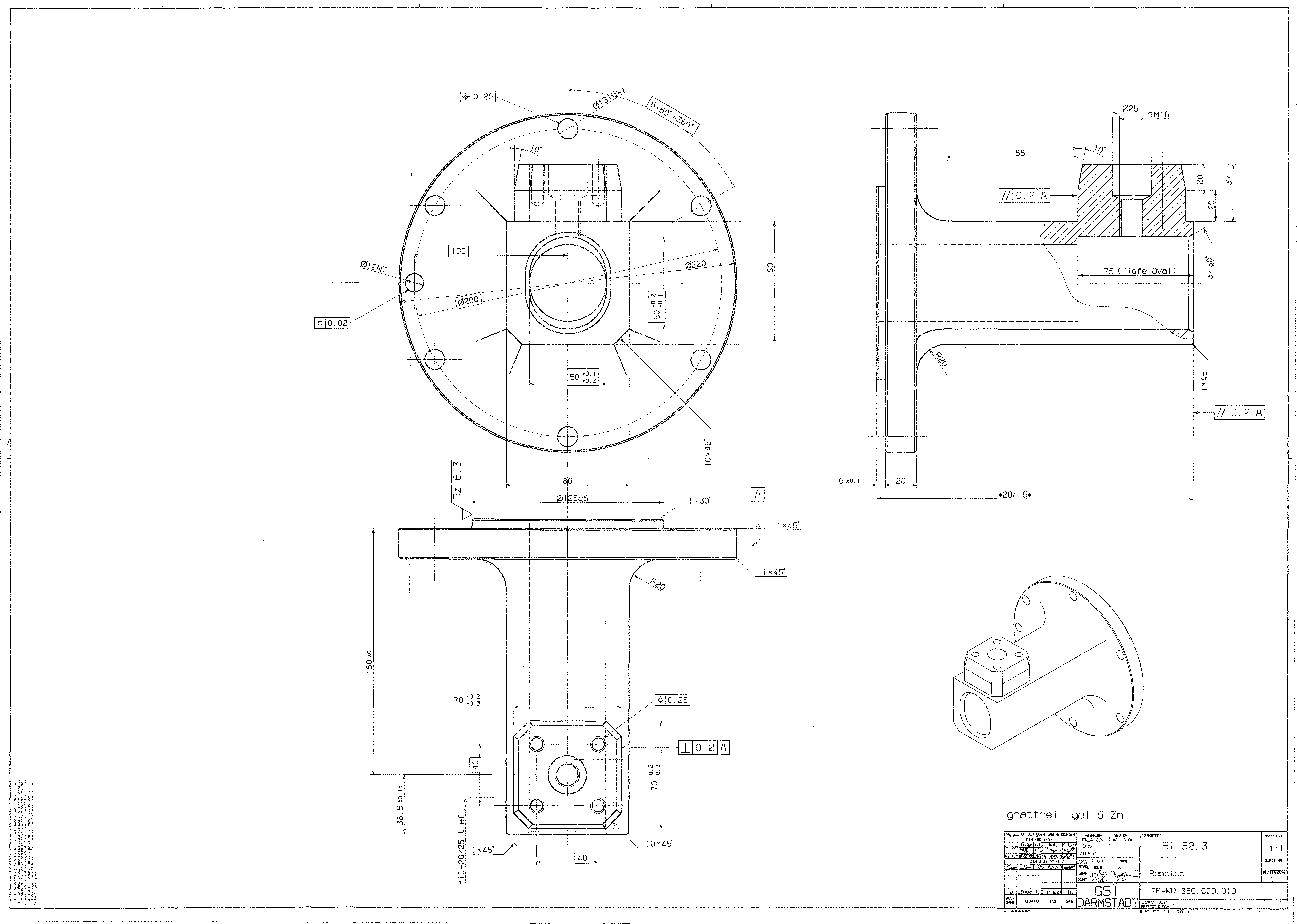

KUKA Hook (Tool) - Zeichnungsarchiv, search 350.000.010 |
||||
|
||||
